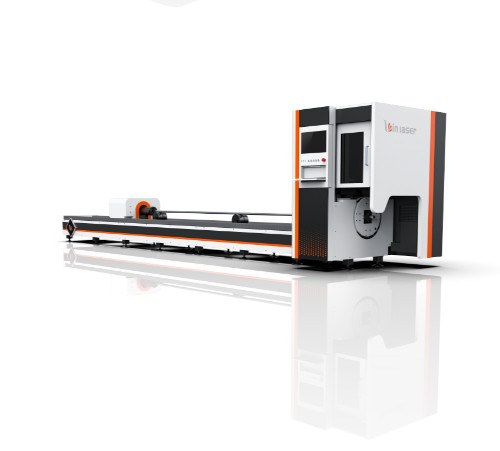

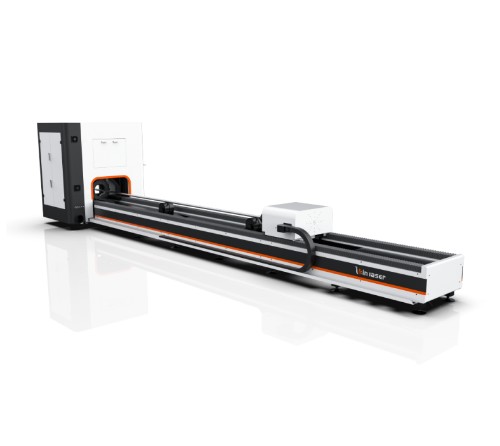

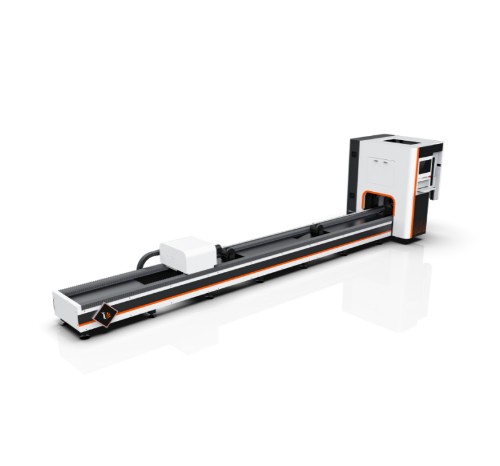

Machine de découpe laser pour tubes

Machine de découpe de tubes laser, machine de découpe laser série Lin laser LT, machine de traitement de tubes. Les perforations, les contours complexes et l'usinage de tubes longs peuvent être réalisés en une seule opération. Une efficacité de coupe élevée et une production de masse peuvent être obtenues. L'incision est plate, sans bavures, la fente est fine et la perte de matière est moindre, ce qui peut économiser au moins 15 à 30 % de la perte de matière. Mandrin pneumatique à centrage automatique entièrement automatique. Lit soudé, poutre intégrale en fonte d'aluminium, structure stable et positionnement précis. Logiciel de découpe professionnel pour réaliser un traitement de haute précision des tuyaux.

Contacter maintenant

détails du produit

La machine de découpe laser CNC présente des avantages évidents : vitesse de coupe rapide, bonne qualité et haute précision ; la surface de coupe est lisse et n'endommage pas la pièce ; il n'est pas affecté par la forme de la pièce et la dureté du matériau à couper ; opération simple, sécurité, performances stables et adaptabilité Large et flexible. Avec le développement du traitement des tuyaux métalliques en Chine, afin de répondre aux besoins du marché industriel, diverses machines de découpe laser de tuyaux en acier sont largement utilisées dans l'industrie de transformation des métaux. Les machines de découpe de tuyaux au laser sont largement utilisées dans les industries de la tôle, des structures en acier, des pièces automobiles, de l'emballage et autres. La machine de découpe laser de tubes répond pleinement aux besoins de découpe de l'utilisateur en matière de découpe de tubes professionnelle, stable et efficace. Les produits de la série Lin laser LT sont serrés par des mandrins de haute précision. Le mandrin est entraîné par une courroie de distribution de servomoteur. Il dispose d'un système spécial et d'un processus de fonctionnement intégré, adapté à la coupe diversifiée de divers tuyaux.

spécification

Liste des fonctions et des compteurs		LT6-360	LT6-230	LT6-160
configuration standard ，
○configuration facultative ，
×Aucune configuration requise
Article	Sous-élément
Paramètre de base	forme de la section transversale du tube	Rond, carré, rectangulaire, ovale, rectangulaire arrondi, acier d'angle, acier de canal et autres tubes	Rond, carré, rectangulaire, ovale, rectangulaire arrondi, acier d'angle, acier de canal et autres tubes	Rond, carré, rectangulaire, ovale, rectangulaire arrondi, acier d'angle, acier de canal et autres tubes
	gamme de tailles de tubes	Tube rond : φ20-φ360mm	Tube rondΦ20-Φ230mm	Tube rondΦ10-Φ160mm
		Tube carré ： □20-□254mm	Tube carré□20-□160mm	Tube carré□10-□110mm
		Tube rectangulaire ：	Tube rectangulaire ：	Tube rectangulaire ：
		300 mm≥Longueur latérale≥20 mm ， Diamètre du cercle circonscrit≤360 mm	170 mm≥Longueur latérale≥20 mm ,	110 mm≥Longueur latérale≥20 mm ,
			Diamètre du cercle circonscrit≤230mm	Diamètre du cercle circonscrit≤160 mm
	Longueur maximale du tube usinable	6500mm	6500mm	6500mm
Découpe de qualité	Prévention active des collisions	●	●	●
Découpe de qualité	Acier d'angle, coupe d'acier de canal	●	●	●
Performance	Exigences pour les tubes	Diamètre ＜ φ50mm épaisseur≥1mm ；	Diamètre ＜ φ50mm épaisseur≥1.2mm ；	Diamètre ＜ φ50mm épaisseur≥1.2mm ；
		Diamètre≥φ50mm	Diamètre≥φ50mm	Diamètre≥φ50mm
		Le rapport entre la paroi du tuyau et le diamètre du tuyau à paroi mince ne doit pas être inférieur à 1/40.	Le rapport entre la paroi du tuyau et le diamètre du tuyau à paroi mince ne doit pas être inférieur à 1/40.	Le rapport entre la paroi du tuyau et le diamètre du tuyau à paroi mince ne doit pas être inférieur à 1/40.
		Épaisseur de paroi≥2,5 % des diamètres des tubes	Épaisseur de paroi≥2,5 % des diamètres des tubes	Épaisseur de paroi≥2,5 % des diamètres des tubes
		épaisseur de paroi≥5mm
		Il n'y a pas de restriction de ce type pour les tubes avec une épaisseur de paroi ≥6 mm
	Longueur maximale du tube	3000mm	4500mm	4500mm
	Matériau restant le plus court	80mm	70mm	70mm
	Dimensions	13500×3500×2500mm	13500×3200×2500mm	13500×3200×2500mm
	Poids maximum du tube	400Kg 61 kg/m	200Kg 30Kg/m	200Kg 30Kg/m
	Poids total	7500 kg	6700 kg	6200 kg
Système optique	Source laser	MAX/IPG/Raycus/GW	MAX/IPG/Raycus/GW	MAX/IPG/Raycus/GW
Système optique	tête laser	BLT/Ray Tools/Ospri	BLT/Ray Tools/Ospri	BLT/Ray Tools/Ospri
Système mécanique	Types d'entraînement de mandrin	Mandrin pneumatique	Mandrin pneumatique	Mandrin pneumatique
	Rack de découpe standard	●	●	●
	Rails linéaires	Fabriqué en Taïwan	Fabriqué en Taïwan	Fabriqué en Taïwan
	Étagère	Fabriqué en Taïwan	Fabriqué en Taïwan	Fabriqué en Taïwan
Système électrique	Axe X 、 Axe Y 、 Axe Z 、 Axe	France Schneider/Japon Yaskawa	France Schneider/Japon Yaskawa	France Schneider/Japon Yaskawa
	Servomoteur et pilote	France Schneider/Japon Yaskawa	France Schneider/Japon Yaskawa	France Schneider/Japon Yaskawa
	Système de contrôle	FSCUT3000	FSCUT3000	FSCUT3000
	Vanne de gaz proportionnelle	Japon SMC/Allemagne AVENTICS	Japon SMC/Allemagne AVENTICS	Japon SMC/Allemagne AVENTICS
	Vanne de contrôle du gaz de coupe O2	Japon SMC	Japon SMC	Japon SMC
	Vanne de contrôle du gaz de coupe N2	Japon SMC	Japon SMC	Japon SMC
	Format de fichier	●	●	●
	Format de fichier	IGS , DXF , GCode	IGS , DXF , GCode	IGS , DXF , GCode
